Maquina Adobera CINVA-Ram

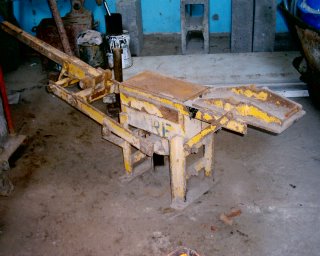

La máquina adobera de la foto superior corresponde un modelo original CINVA-Ram fabricada en Colombia por Metalmec. La encontré en el laboratorio IDIEM de Arica y pertenece a Don Bernardo Aguilera, quien es un Constructor Civil de dilatada trayectoria.

¿Como llegó esta máquina a Arica?

Llegó a principios de los años setenta como parte de un programa de colaboración entre La Junta de Adelanto de Arica y la Institución CINVA de Colombia (Centro Interamericano de la Vivienda), quienes son los creadores de la máquina. Durante los años setenta Constructores Civiles voluntarios viajaban a los pueblos del interior, muchas veces a lomo de mula, para capacitar a los pobladores en la técnica de la construcción con tierra. Una vez desaparecida la Junta de Adelanto el programa se discontinuó y la máquina quedó es desuso por largos años.
Es evidente que si programas como este se hubieran continuado aplicando, los daños por el terremoto de junio del 2005, que afectó a la Región de Tarapacá, hubieran sido mucho menores, ya que las viviendas de adobe habrían resistido mejor el sismo.

Aquí se ve la máquina abierta, en la posición de expulsión del bloque. Los bloques se fabrican de una mezcla controlada de suelo arcilloso, arena y una pequeña dosis de cemento, no superior al 5% en peso. Se necesitan dos personas para fabricar hasta 200 bloques diarios.

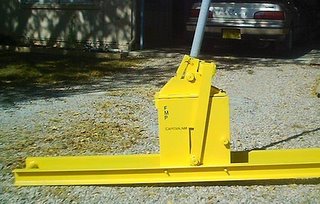

La máquina de la foto superior, corresponde a un modelo comercial fabricada en los Estados Unidos. La imagen fue bajada de internet y existen modelos similares en Australia, Tailandia y muchos otros paises.

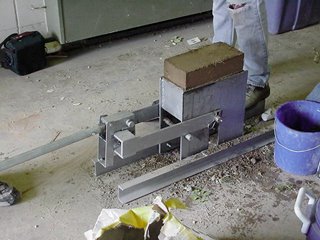

Aquí se ve otra máquina en plena operación, la fotografía corresponde a un curso de construcción con tierra desarrollado en una Universidad Norteamericana.

Gracias a que Don Bernardo Aguilera me prestó la máquina CINVA-Ram por un tiempo para su estudio, pude desarrollar los planos de fabricación del modelo original, y pretendo fabricar mi propio modelo antes de abril del 2006.
